Особенности линз "А" и "В" Mobius Maxi


4610р.

Фото Mobius Maxi

  Речь о двух объективах новой камеры Mobius-Maxi, об их угле обзора, который изготовителем камеры указан не точно, и потом исправлен, опять не точно, и о других отличиях объективов.
  1. Разница между углами обзора для этих двух объективов не велика, или не существенна. Углы обзора объектива всегда были путаницей со всеми камерами. Разработчик цитирует указанный изготовителем объектива угол обзора (AOV), который определяется фокусным расстоянием объектива. Большинство пользователей хотят знать поле зрения(FOV) в записанных изображениях, которое всегда меньше, чем AOV объектива, чтобы минимизировать виньетирование, которое происходит вблизи краев AOV. По мере удаления от центра изображения к краю AOV, кроме искажения перспективы проявляется дисторсия оптики, которая имеет различное значение для разных объективов. И, как показывают объективы Maxi, при использовании с тем же модулем CMOS, объектив "А" дает меньший угол обзора чем объектив "В" по диагонали, но угол обзора по горизонтали объектива "А" немного больше чем у объектива "В". На фото сравнение угла обзора по диагонали и горизонтали двух линз, кадры взяты из записи видео FHD.

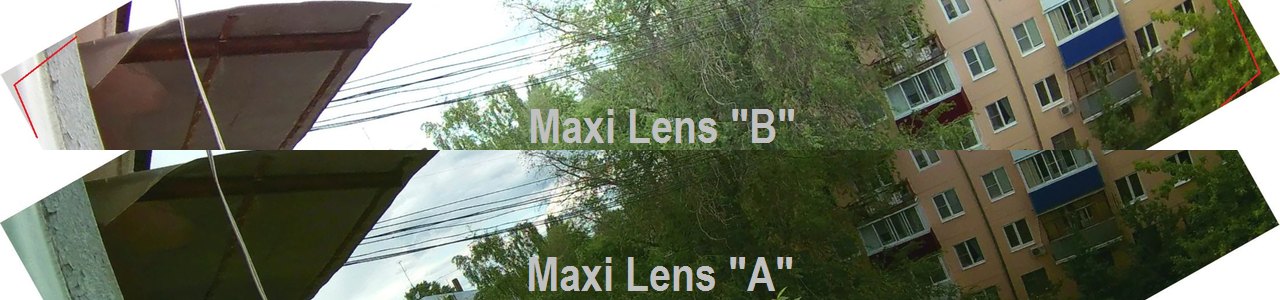

Фото Угол обзора по диагонали

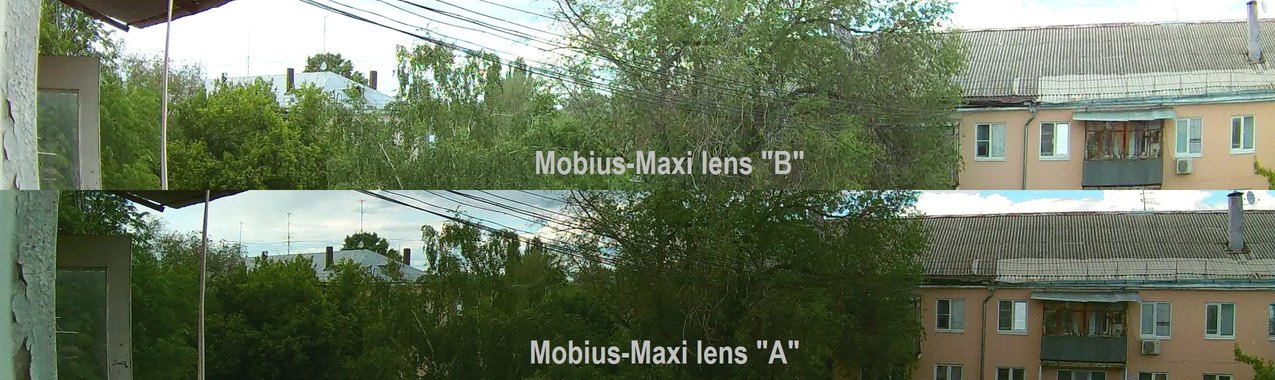

Фото Угол обзора по горизонтали

  2. Измерение угла обзора по горизонтали и диагонали камеры Mobius-Maxi с линзами "А" и "В". Линза камеры размещена в центре обода колеса велосипеда под 36 спиц, между отверстиями под спицы угол 10°. Центр определен двумя перпендикулярными нитями, натянутыми сквозь отверстия. Слева на фото отверстие в ободе под сосок камеры велосипеда в 5° от соседних отверстий. Кадры так же из видео FHD.

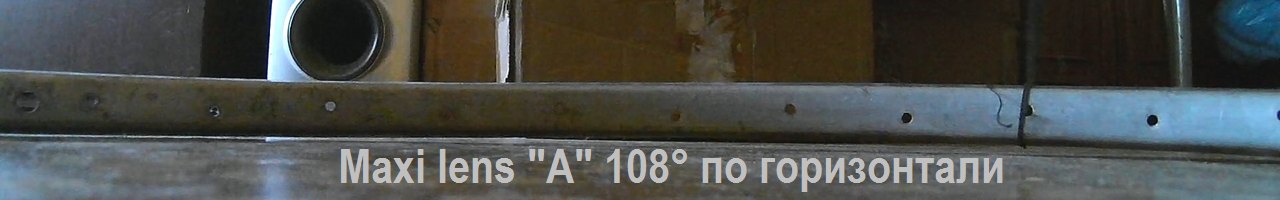

Фото Макси-А горизонталь 108°

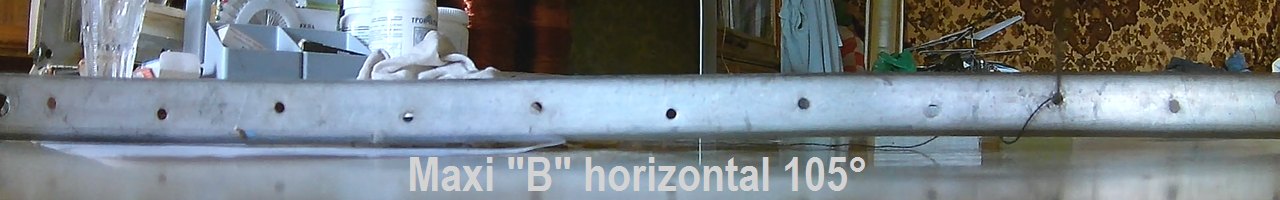

Фото Макси-В горизонталь 105°

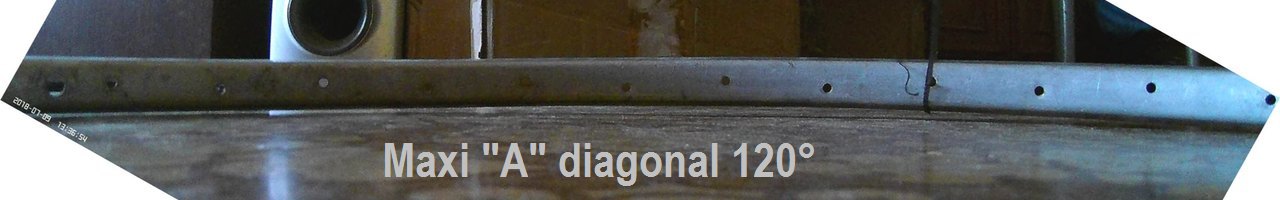

Фото Макси-А диагональ 120°

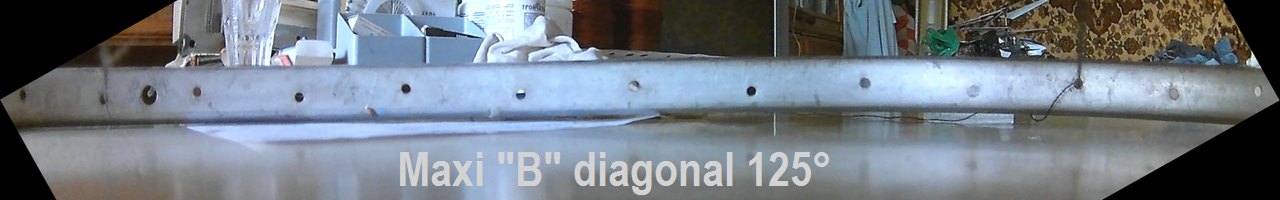

Фото Макси-В диагональ 125°
Измерения угла обзора по количеству отверстий в ободе, поместившихся в кадр, записаны на фото. Итог соберем в таблицу.

Объектив Угол обзора
По горизонтали По диагонали
Lens "A" 108° 120°
Lens "B" 105° 125°

  3. Угол обзора объектива "А" по диагонали меньше чем у объектива "В", а по горизонтали больше. Причина этого, казалось бы противоречия, в существенном отличие объектива "А" - положительной дисторсии оптики, которая зрительно несколько уменьшает искажение перспективы, называемое "Рыбий глаз". Измерив на своем мониторе расстояние между отверстиями в ободе на третьем фото в полном масштабе, я получил в центре кадра 26мм, справа 29,5мм. То есть по мере удаления от центра кадра объектив несколько увеличивает масштаб изображения по радиусу, это и есть положительная дисторсия. Величину дисторсии оценим по формуле:
[(b-b0)/b]*100%, где b0 - размер в центре, b - размер с краю.
Подставив значения получим +12%. Аналогично для линзы "В", по четвертому фото, получим -24%. Дисторсия линзы "В" отрицательна и вдвое выше по величине. При измерении по диагонали оба этих значения еще примерно в полтора раза больше по величине. Объектив "А" явно лучше по этому показателю, и этого само по себе достаточно для выбора объектива "A" многими пользователями, когда масштаб изображения и пропорции являются основным фактором, или когда минимизация изменения размеров требуется в видеороликах при съемке панорамы. На фото низ - правый угол кадров. Посмотрите, какой вид окон в углу кадра выглядит естественней на ваш взгляд, возможно мое предпочтение субъективно.

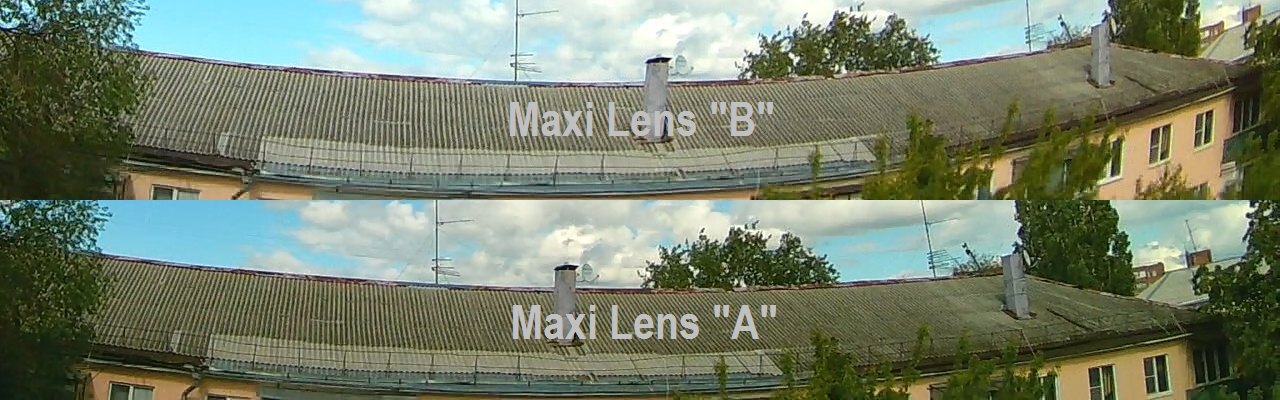

Фото Макси А - В Низ кривизна

  4. Другим важным фактором является отблеск от линз объектива, блики. К сожалению, объектив А имеет заметно худшие блики, как с яркими радужными пятнами с солнцем в кадре, так и с мутными серыми тенями в некоторых кадрах, где солнце слегка отклоняется от оси и выходит из кадра.

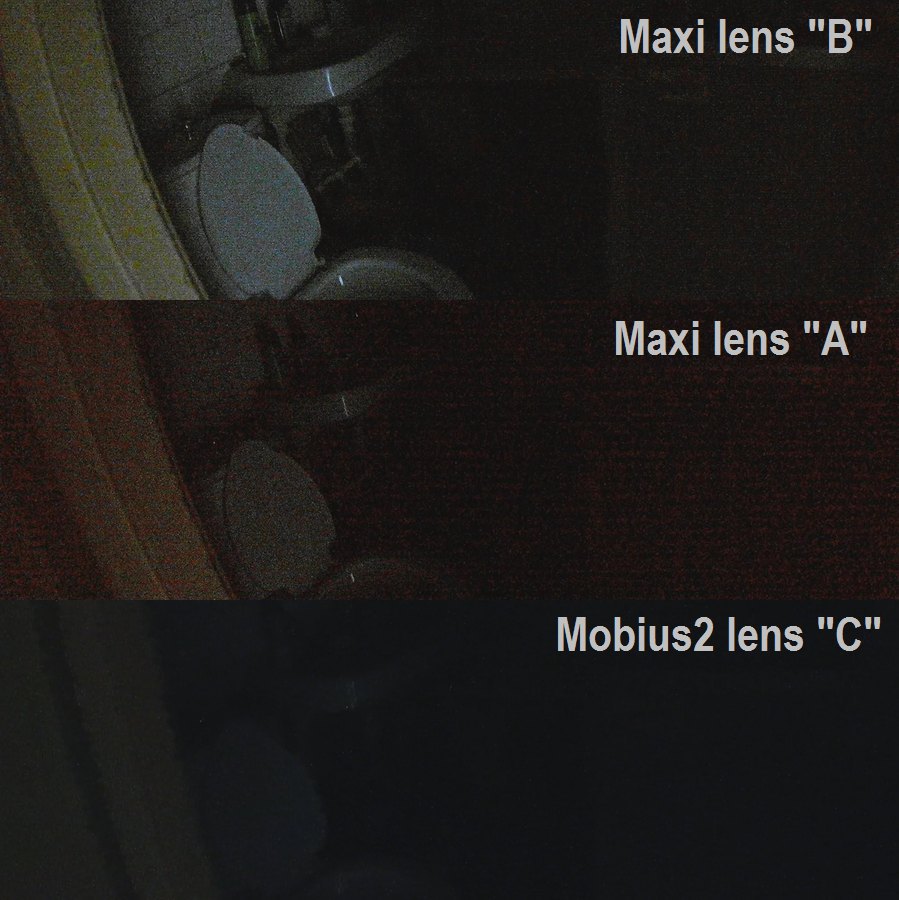

Maxi кадр в темноте

  5. Последнее существенное различие заключается в большей светосиле линзы "B", которая имеет весомое преимущество в слабо освещенных сценах и в сценах с движением. Благодаря этому объективу Мобиус-Макси может использовать более высокую скорость затвора и/или более низкое усиление CMOS, что приводит к уменьшению размытости движения и/или снижению шумовых артефактов видео соответственно. Это основной фактор для ночного видео. На фото сравнение кадров Mobius Maxi Lens-B, Lens-A и Mobius2 Lens-C в одинаково темных условиях.

  6. Другие различия объективов несущественны:
Виньетирование - между двумя объективами нет большой разницы в легком затемнении или уменьшенной насыщенности цвета вблизи углов и краев кадра.
Баланс белого - различные оптические материалы объектива могут приводить к слегка различным цветам при записи с разными объективами на одной и той же камере, но между объективами нет большой разницы. Плюс пользователи могут предпочитать слегка разные оттенки цвета и изменять соответствующие настройки камеры.
Насыщенность и контрастность цвета - так же, две линзы близки в этих параметрах.
Яркость - при одинаковых настройках объектив "В" дает немного более светлое изображение, и при необходимости это легко корректируется в настройках.
